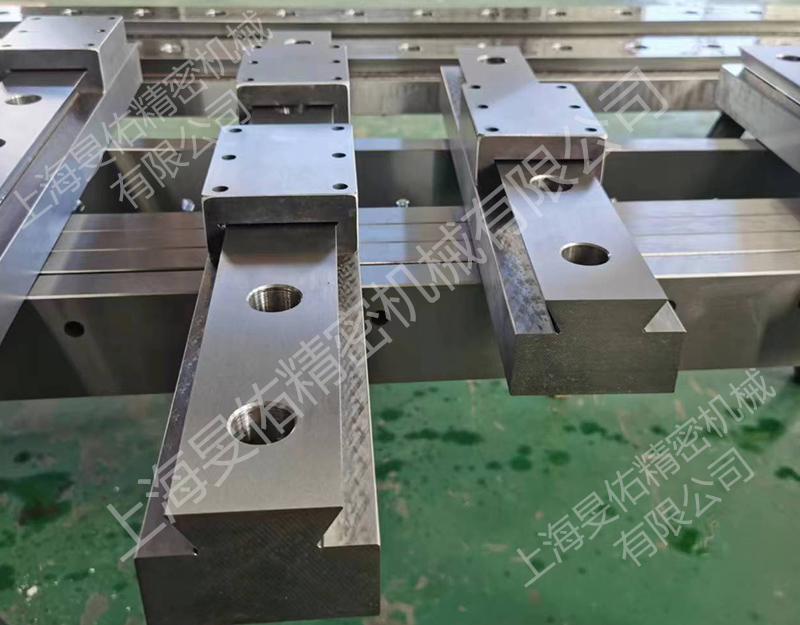

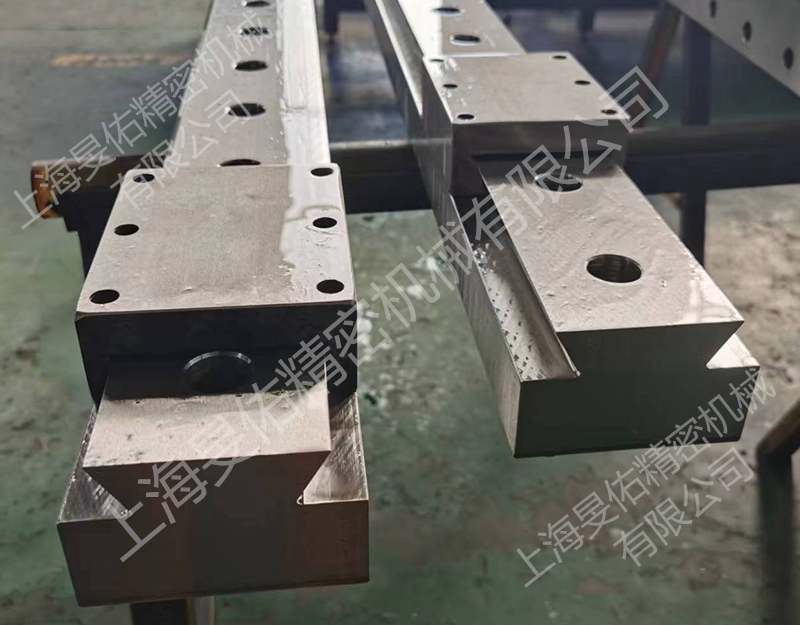

燕尾导轨是一种具有独特形状的导轨系统,它的形状类似燕子的尾巴,这种特殊的结构赋予了它诸多优势,使其在众多需要高精度、高稳定性的线性运动场合中得到广泛应用。
一、精密机械领域
光学设备
在光学仪器,如显微镜、望远镜等设备的调焦机构中,燕尾导轨是理想的选择。当需要调整物镜与目镜之间的距离来实现清晰成像时,燕尾导轨能够确保调焦机构以平稳、移动光学元件。其高精度的导向性能可以避免因调焦过程中的晃动而影响成像质量,使光学设备能够满足科研、医疗等领域对高分辨率成像的要求。
自动化设备和机器人
在一些小型自动化设备和精密机器人中,燕尾导轨用于关节部位的运动导向。当机器人进行精细操作,如电子芯片的装配等任务时,燕尾导轨可以保证机器人的末端执行器以高精度的线性运动完成动作,提高了操作的准确性和可靠性。
二、机床领域
铣床和车床
在铣床中,燕尾导轨主要用于工作台的移动导向。当铣床进行铣削加工时,工作台需要在水平和垂直方向进行移动,以确保刀具能够准确地加工出所需的形状。燕尾导轨能够提供出色的导向精度,其燕尾形状可以有效地防止工作台在运动过程中发生晃动或偏移。例如,在加工复杂的模具型腔时,燕尾导轨可以保证工作台带动工件以微米级的精度移动,使得铣削出的模具表面精度高、质量好。
在车床中,燕尾导轨用于刀架的移动。刀架沿着燕尾导轨移动,可以实现对旋转工件的车削。由于燕尾导轨的结构特点,刀架在受到切削力的作用下仍能保持稳定的直线运动,从而保证了车削加工的精度和表面质量。对于加工高精度的轴类零件,如航空发动机的轴,燕尾导轨的应用是实现高质量加工的关键因素之一。
磨床
磨床对导轨的精度和稳定性要求很高,燕尾导轨在这里发挥着重要作用。在平面磨床中,工作台的平稳往复运动是通过燕尾导轨来实现的。燕尾导轨能够确保工作台在磨削过程中以很低的振动和高精度的直线运动来移动工件,使得磨床可以将工件表面磨削到很高的光洁度。对于一些精密的光学镜片等零部件的磨削加工,燕尾导轨能够保证磨床达到所需的加工精度。
三、测量仪器领域
三坐标测量仪
燕尾导轨是三坐标测量仪的核心部件之一。在测量过程中,测量探头需要在三维空间中进行移动,以获取被测物体的各种尺寸和形状信息。燕尾导轨为测量探头提供了高精度的线性运动导向,其良好的导向性能可以保证测量精度达到微米甚至纳米级。例如,在汽车零部件的精密测量、航空航天部件的质量检测等领域,燕尾导轨能够确保三坐标测量仪准确地测量出零件的尺寸偏差,为产品质量控制提供可靠的数据支持。
